（一）产品概述

SCR-GL系列全 光纤电流互感器是基于法拉第磁光效应而发展的新型电子式互感器，性能指标完全符合国际标准（IEC60044-8）和国家标准（GB/T 20840.8），可以广泛用于智能变电站中的继电保护装置、监控测量装置、计量设备及故障录波装置的电流数据采集，从2009年开始，产品已大量运行。

（二）产品结构

全光纤电流互感器为无源式互感器，由敏感环、电气单元和连接光缆组成，敏感环尺寸结构灵活，可方便地应用于独立支柱式、GIS嵌入式、与其他一次设备集成式等各种应用方式。

（三）主要技术参数

（四）使用环境条件

1. 环境温度：-5℃～＋45℃（户内）；-40℃～＋70℃（户外）；

2. 相对湿度：95%（日平均）；90%（月平均）。

（五）性能特点

1. 一次侧与采集处理电路完全 “光隔离”，实现高压隔离的同时，一次侧电磁干扰不会串入二次侧的电路，避免了罗氏线圈采集电路易受电磁干扰的问题；

2. 可以准确、及时地诊断出自身故障从而屏蔽错误数据，避免造成保护误动；

3. 光纤敏感环结构及安装方式灵活，可集成安装在GIS、断路器等一次设备上；

4. 可以零电位安装，无动、热稳定问题，无二次开路危险；

5. 能够不失真传变一次电流，包括直流与高次谐波，可用于高压直流输配电系统。

（六）应用方式

1. SCR-GLXXXG型套管式FOCT

2. SCR-GLXXXF型附着式FOCT

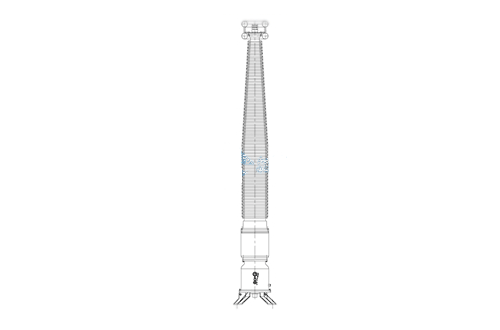

3.SCR-GLXXXZ型独立式（AIS式）FOCT
