（一）产品概述

SCR-GY系列光学（电子式）电压互感器是基 于Pockels效应而发展的新型电子式互感器，性能指标完全符合国际标准（IEC60044-7）和国家标准（GB/T 20840.7），可以广泛用于数字化变电站中的继电保护装置、监控测量装置、计量设备及故障录波装置的电压数据采集。

（二）产品结构

SCR-GY系列光学（电子式）电压互感器产品主要有光学传感单元、电气单元及连接光缆组成，光学传感单元尺寸结构灵活，可方便地应用于独立式、GIS嵌入式等各种应用方式。

（三）主要技术参数

（四）使用环境条件

1. 环境温度：5℃～＋45℃（户内）；-40℃～＋70℃（户外）；

2. 相对湿度：95%（日平均）；90%（月平均）。

（五）性能特点

1. 一次侧与采集处理电路完全 “光隔离”，一次侧电磁干扰不会串入二次侧的电路，可靠性、安全性高；

2. 基于Pockels电光效应原理，完全避免了铁磁谐振现象；

3. 光学传感单元体积小，方便与GIS等一次设备集成安装。

4. 光通信避免了传统模拟二次信号传输过程中的电磁干扰和信号损失；

5. 绝缘方式简单，采用SF6气体绝缘，在电压等级越高的应用场合，优势也越明显；

6. 安全性高，绿色环保，无二次短路危险，无爆炸危险，节省金属材料，运输成本低，占地面积少，安装维护简单；

7. 高测量精度，高测量带宽，宽动态范围，抗环境电磁干扰能力强。

（六）应用方式a

1. SCR-GYXXXQ型嵌入式OVT

2. SCR-GYXXXG型罐体式OVT

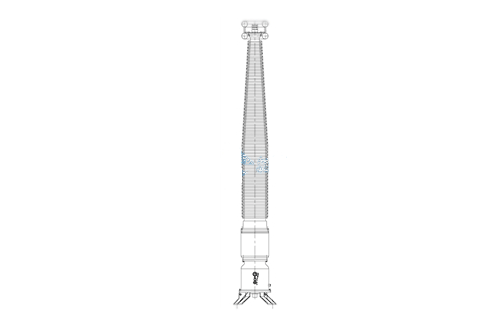

3. SCR-GYXXXZ型独立式OVT（AIS式）OVT
