产品概述及适用范围：

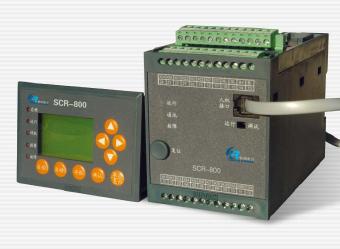

SCR-800系列智能马达保护控制器适用于操作交流50HZ,额定电压至 660V，额定电流至600A电动机控制回路中的接触器，对电机的过载，过热，外部故障，堵转，相序，缺相不平衡，欠压，过压，欠功率，接地及漏电等故障 引起的危害予以保护。并有测量，操作控制，自我诊断，维护管理，总线通讯等功能。控制器基于DSP(数字信号处理)技术，采用模块化设计结构，体积小，结 构紧凑，安装方便，在低压控制终端MCC柜中，在1/4模数及以上各种抽屉柜中可直接安装使用。

功能：

1. 电机启动类型：

● 直接启动

● 直接旁路启动

● 正反转-直接启动

● 正反转-旁路启动

● Y/△启动

● 自藕变压器降压启动。

2. 保护功能：

● 启动时间过长保护

● 过流保护

● 堵转保护

●过载保护

● 欠载保护

● 电流不平衡保护

● 负序过流保护

● 接地保护

● 过压保护

●低压保护

●过热保护

●故障连锁保护

●温度保护

3. 特点：

●采用高可靠性工业级CPU，数据采集速度快，测量精度高，运算处理速度快。

● 可以完成对电压、电流、有功功率、无功功率、功率因数、电度以及系统频率等各种电气参量的测量。

● 可以实时监测仪表自身运行工况，具有完善的自我监测能力。当监测到有异常情况发生时，装置自动告警，并根据情况的不同作相应的应急处理。

● 采用汉字液晶LED显示，人机界面非常友好

● 仪表可选配1～2路RS485通讯口,与其他设备进行联网通信，提供ModBus-RTU通信协议。

● 可选配1～2路4～20mA的模拟量输出，方便与DCS或其他控制系统连接。

● 能够记录近期发生的100次事件，记录信息掉电不丢失。

● 仪表机箱按标准尺寸设计。
