SCR-8000厂站综合自动化系统监控软件采 用WINDOWS 2000/NT开发平台。监控系统是系统中主要的人机接口，整个电站监控的核心，它通过通讯网络获得全站信息，并进一步加工处理，向值班人员及调度系统提 供所需的各种数据，做出必要的记录和控制。该系统性能安全可靠、运行稳定、功能完善、组态灵活、便于扩建、界面有限、使用与维护方便。并且能够与微机消弧 消谐装置，小电流接地选线装置等其他智能设备通讯。

实时计算各回路的有功功率、无功功率、功率因数、频率。

实时计算各回路的有功，无功最大值、最小值及平均值。

计算每日、每月母线电压最高、最低与平均值。

实时采集各回路的电流。

历史数据存储：系统主站设有历史数据库，保留全部监测量，一月内720小时、一月内每日和一年内每月的统计数据，以及重要事故、操作记录保存的时间，各历史数据及在线查询、显示，保存时间可在线修改。

所有画面可用鼠标进行图形漫游。

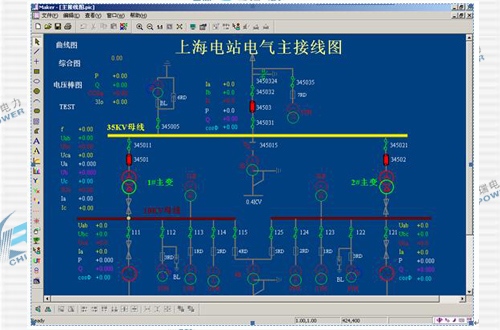

接线图：实时显示全站电气主接线、按电压等级划分的分接线图、按单元划分的单元接线图。在图中实时显示主要设备的运行工况、潮流方向及各种实时参数。

工况图：包括日常数据，电度显示，选点召唤等画面。

棒图：有电流棒图，负荷棒图等实时刷新显示图。

曲线：有故障数据追忆曲线，电压曲线，负荷曲线等。

一览表：事故信号一览表，操作记录一览表，保护定值一览表。

实时显示断路器、刀闸的实际位置。

记录显示控制管理功能的内容

记录显示监测功能的内容

能调出显示各种图表及曲线，如电压棒图、负荷曲线、动态趋势曲线、历史趋势曲线等；

报文显示：可监视监控计算机与MAS之间的通讯报文。

显示当前告警及历史告警。

能按时序查询显示事件顺序记录。

系统打印功能有随机打印和定时打印两类，随机打印是自动记录故障、事故情况下，以及操作时的事件，并响应手动选择的各打印功能，定时打印是专用于定时报表的打印。本系统主要项目有：

现场工况打印。

事故、故障及操作控制项目的自动打印，成组或选择打印。

负荷曲线、温度曲线、趋势曲线打印。

历史数据选择打印。

运行日志，包括日报表、月报表打印。

屏幕拷贝打印。各种随机选择打印。

用键盘、鼠标实现对各断路器进行遥控操作。操作时具有“命令-返校-（执行/取消）”功能，设定密码。当操作失败后或操作异常时，告警并自动退出操作。

操作指南：每个操作画面均有操作指南（HELP）用于推出帮助窗口，详尽说明本画面各项操作方法及注意事项。

设置预告信号和事故信号，并产生不同的声光信息，自动推出相应画面，对应事故、故障设备的图形发生变位，窗口提示事件内容。

遥测量越限记录、发出警告信号。

断路器故障跳闸（状态量故障变位）报警。

单相接地故障报警。

各级保护及自动装置动作报警。

控制回路断线报警。

直流系统装置异常报警。

站用电失压信号。

微机保护、微机监控及远动设备异常报警。

主工作站允许对系统内电量参数进行设置和修改，以适应变电站内多种运行方式，但根据重要性可进行特权口令校核，如变比修改、保护定值修改等。

人工参数的置入、模拟图及相关图的生成修改。

打印报表生成及修改保护配置与定值管理。

通讯分为站内通讯和远动通讯。

站内通讯：站内各单元箱采用总线通讯网络，通讯介质采用屏蔽双绞线。站内主变本体智能通讯单元，微机直流系统，智能计量系统和其它智能系统，根据它们各自的标准或非标准的协议（规约），通过通讯服务器和交换机实现规约转换和组网通讯。

远动通讯：与预留调度接口。

计算机监控系统定期以广播命令与微机保护单元对时,保持系统时间的统一.

通道具有扩展性。可实现与下列设备接口：

与电能计量系统接口；

与微机直流电源自动监控装置接口；

与小电流接地选线装置接口；

与微机消弧消谐装置接口；

与调度端自动化系统接口；

具有在线参数化、规约选择、通道工作方式选择等功能；

支持CDT、POLLING、DNP3.0等部颁标准型及增强型规约（可在线设置）；

可实现点对点、点对多点方式；

采用标准RS485接口方式

维护功能是指负责管理变电所微机监控系统的工程师或制造商通过后台维护口对该系统进行的诊断、排障、管理、扩充等工作。主要包括：

数据库维护

图形画面维护，能在线生成、编辑、修改和定义;

微机监控系统的故障诊断。
